Oltre la Termografia: Validazione Matematica dei Vizi Costruttivi

Nei contenziosi legali per difetti di isolamento, la semplice "fotografia a infrarossi" non è più sufficiente. Per accertare la difformità tra l'edificio realizzato e il progetto energetico depositato (Legge 10/91 o successivi D.Lgs), lo Studio Calchera incrocia i dati termografici con sofisticati Modelli ad Elementi Finiti (FEM) secondo la norma UNI EN 10211.

Discrepanze Progettuali

Verifica delle stratigrafie reali contro le relazioni L. 10/91 depositate in Comune.

Simulazione FEM

Calcolo matematico delle isoterme e della trasmittanza termica lineare ($\Psi$).

Prove Inoppugnabili

Perizie asseverate blindate per Consulenze Tecniche di Parte (CTP) e d'Ufficio (CTU).

La Modellazione ad Elementi Finiti (UNI EN 10211)

Quando analizziamo un ponte termico (es. il nodo tra soletta e muratura o l'attacco di un balcone), la termocamera ci mostra un calo di temperatura superficiale. Ma come dimostrare al Giudice che tale calo costituisce un vizio costruttivo perseguibile? Utilizziamo software FEM certificati per ricreare a computer il nodo costruttivo "come da progetto". Se il modello matematico prevede una temperatura interna di $18^\circ \text{C}$ e la nostra termocamera rileva $13^\circ \text{C}$ a parità di condizioni al contorno, abbiamo la prova matematica della carenza o totale assenza dell'isolante promesso dal costruttore.

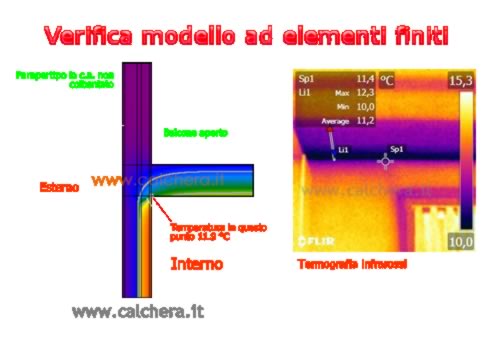

Analisi FEM Modello ad Elementi Finiti Ponte Termico UNI EN 10211 - Studio Calchera Milano

Esempio di output FEM: tracciamento del flusso termico e delle isoterme per la validazione del comportamento del nodo strutturale.

Il Valore del Ricalcolo della Trasmittanza ($\Psi$)

I nostri ingegneri e tecnici non si limitano all'ispezione visiva. Attraverso l'analisi FEM calcoliamo la reale Trasmittanza Termica Lineare ($\Psi$) del ponte termico incriminato. Questo valore numerico inconfutabile viene poi confrontato con i limiti cogenti della normativa vigente all'epoca della costruzione dell'immobile, sancendo in modo oggettivo l'inadempimento dell'impresa edile.

FAQ: Modellazione FEM e Contenziosi Legali

Perché la sola perizia termografica non basta in Tribunale?

La termografia è un'indagine qualitativa che rileva un'anomalia. Tuttavia, la difesa del costruttore potrebbe obiettare che quel ponte termico era "inevitabile". Il modello FEM ad elementi finiti (UNI EN 10211) trasforma il dato qualitativo in quantitativo, dimostrando matematicamente che l'anomalia deriva da un errore esecutivo e non da un limite fisico inevitabile.

È necessario fare buchi nei muri (carotaggi) per l'analisi?

Nella stragrande maggioranza dei casi, no. L'integrazione tra termografia passiva ad altissima risoluzione (per mappare le temperature superficiali) e simulazione FEM al calcolatore ci permette di "leggere" la stratigrafia interna della muratura in modalità totalmente non distruttiva (PnD).

La Legge 10/91 è ancora in vigore?

La Legge 10/91 ha gettato le basi del contenimento energetico in Italia. Pur essendo stata aggiornata da successivi decreti (D.Lgs 192/05, ecc.), la verifica di conformità si basa sempre sulla rispondenza tra l'edificio realizzato e la normativa vigente al momento del deposito del progetto in Comune.
